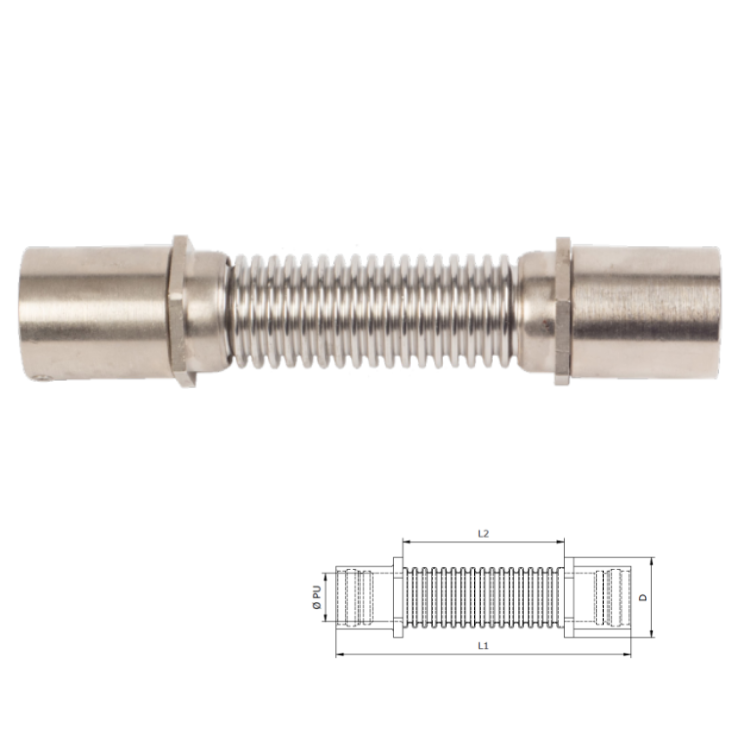

MANGUITO COMPENSADOR DILATACIÓN

ESPECIFICACIONES TÉCNICAS SEGÚN NORMA IEC 61386-21

Código: 555711544010.
Temperatura utilización: -45ºC +400ºC.
Resistencia a la compresión: > 4.000 N.
Resistencia al Impacto: > 20J a -45ºC.
Resistencia a la corrosión de sistemas de tubos: Alta.
No propagador de la llama.

Material: Racores de los extremos: Latón niquelado. Tubo intermedio: Acero inoxidable tipo AISI304 – 1.4301 (X5CrNi18-10).

Utilidad: Los manguitos compensadores de dilatación permiten absorber posibles movimientos axiales imprevistos a lo largo del eje generatriz del tubo, así como dilataciones o vibraciones. Su uso pues, está especialmente indicado en zonas donde la canalización transcurre a través de zonas con juntas, tal y como se describe en el apartado 2.2 de la guía
ITC-BT-21 del Reglamento Español de Baja Tensión.

Extracto de la ITC-BT-21: “- En los cruces de tubos rígidos con juntas de dilatación de un edificio, deberán interrumpirse los tubos, quedando los extremos de estos separados entre sí 5 centímetros aproximadamente, y empalmándose posteriormente mediante manguitos deslizantes.

Garantizan un grado de protección IP67 a una temperatura de trabajo entre -25ºC y +150ºC.

DIMENSIONES SEGÚN NORMA IEC 60423
